E-sport učebna FTVS: Klimatizace navržená pro teplo z výkonných PC

Popis instalace

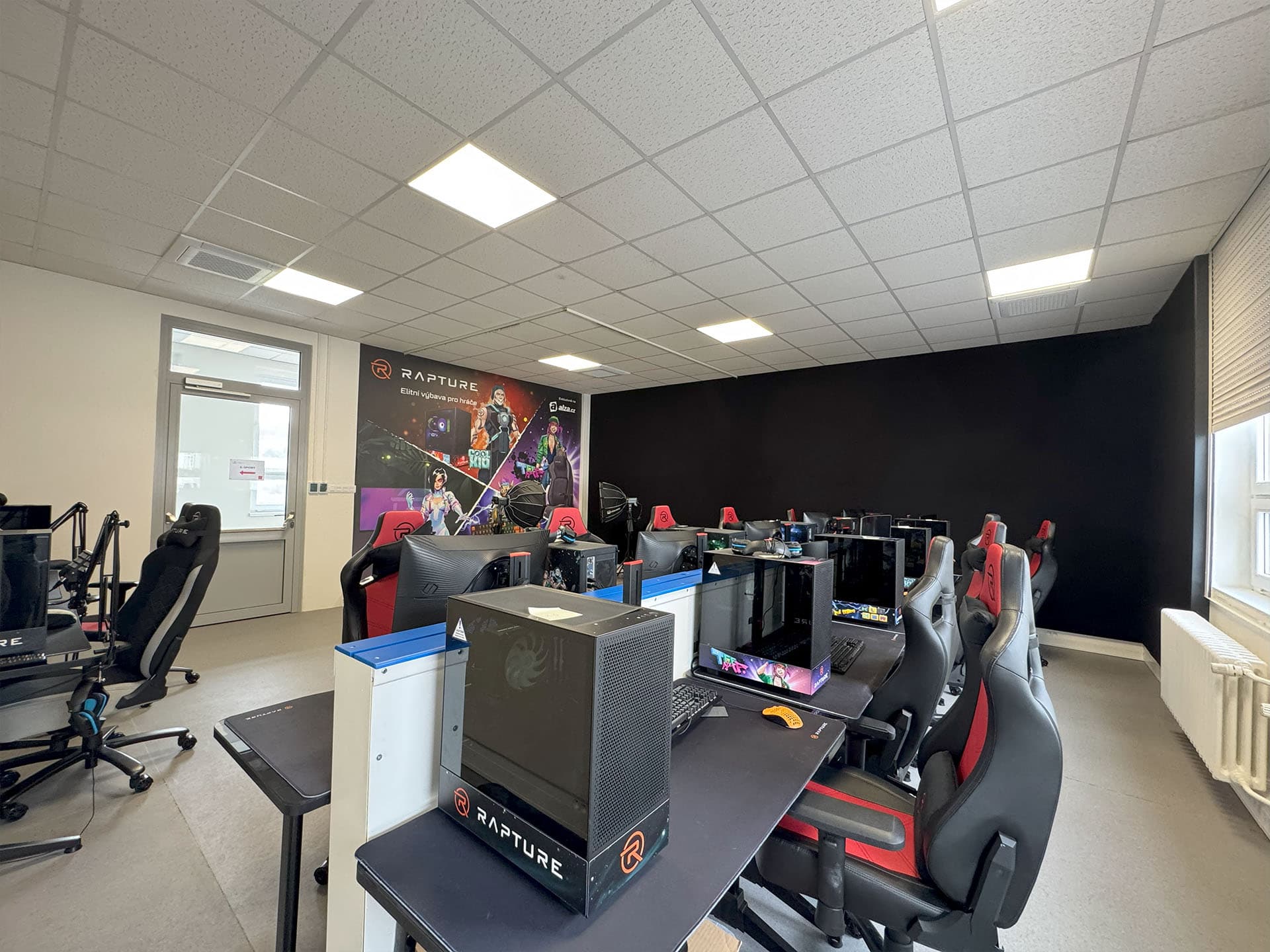

Pro e-sportovou učebnu Fakulty tělesné výchovy a sportu Univerzity Karlovy jsme navrhli klimatizační řešení, které zvládne nejen běžné tepelné zatížení, ale i výraznou zátěž způsobenou provozem výkonných stolních počítačů.

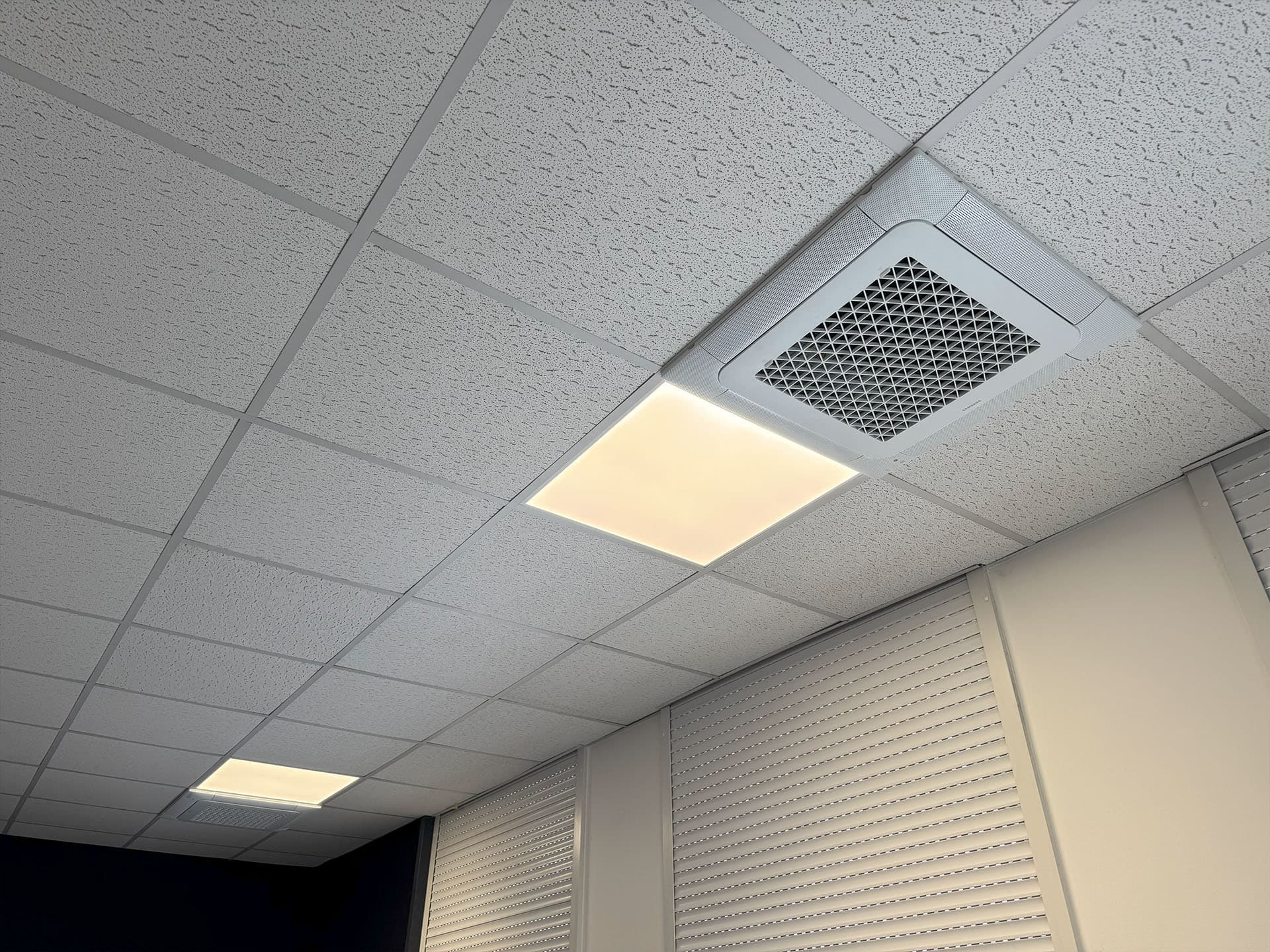

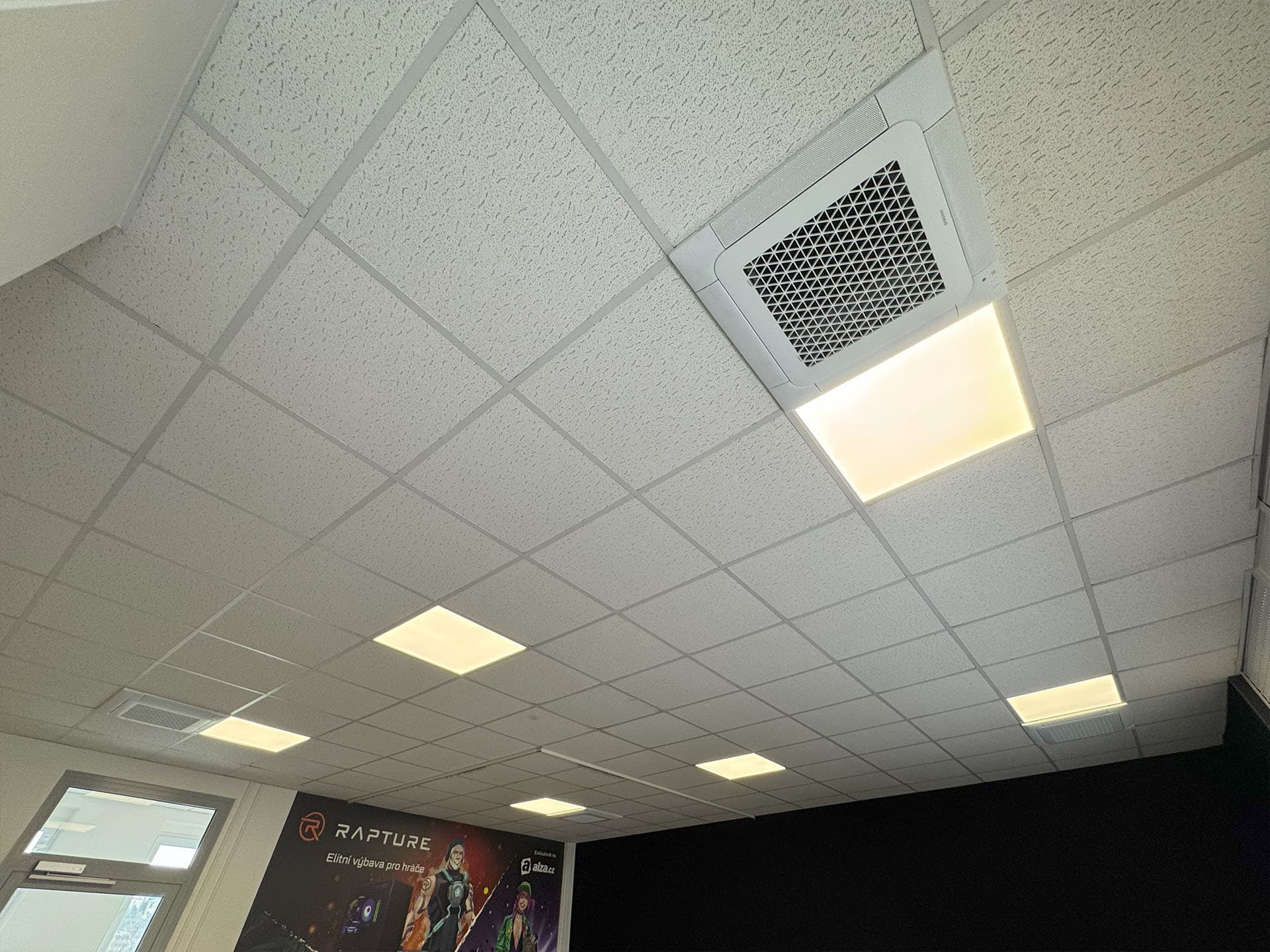

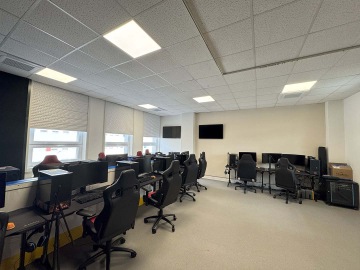

Do podhledu byly instalovány čtyři mini 4cestné kazetové jednotky Samsung WindFree™, které zajišťují rovnoměrné a komfortní chlazení bez přímého proudu vzduchu.

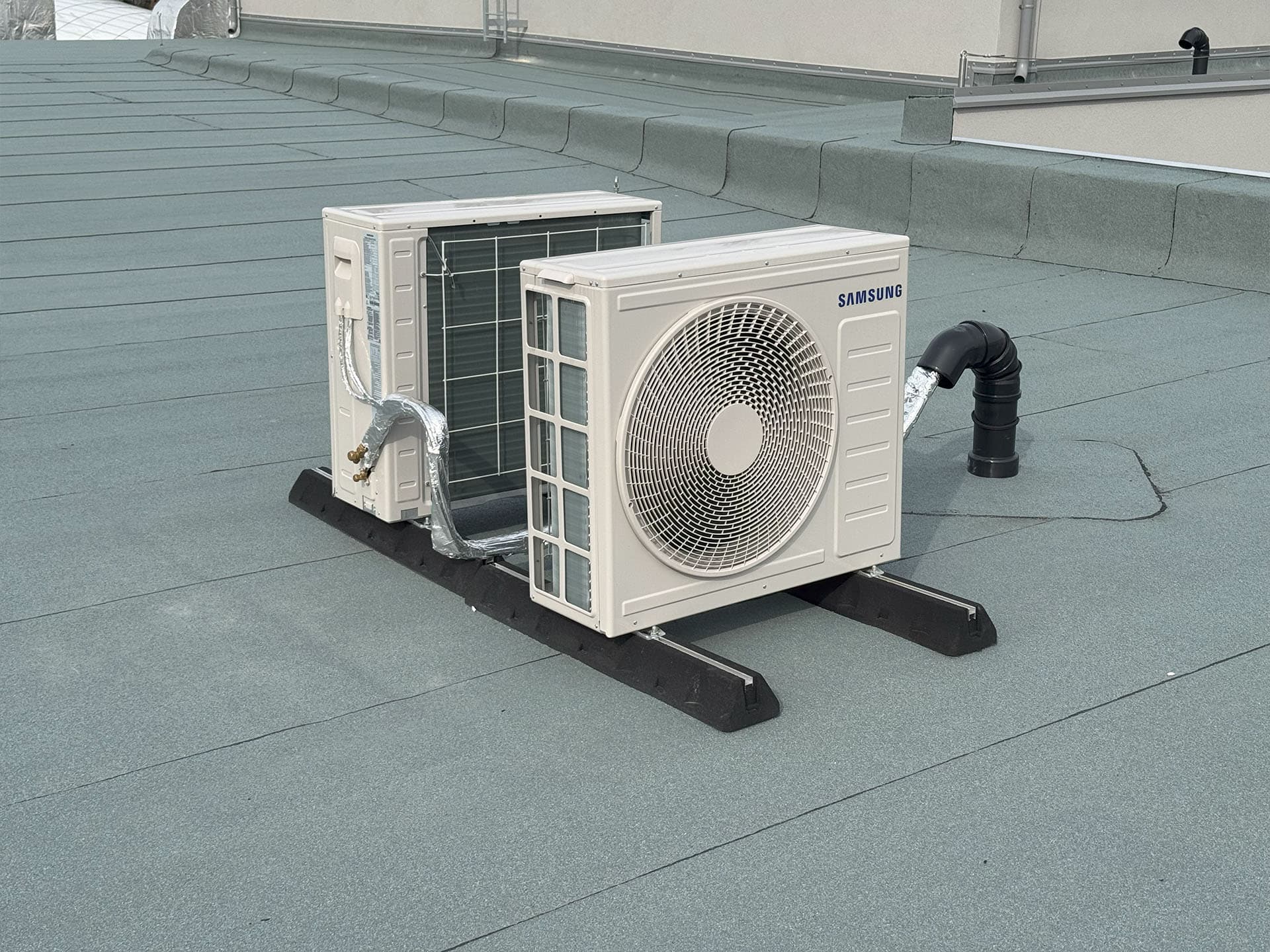

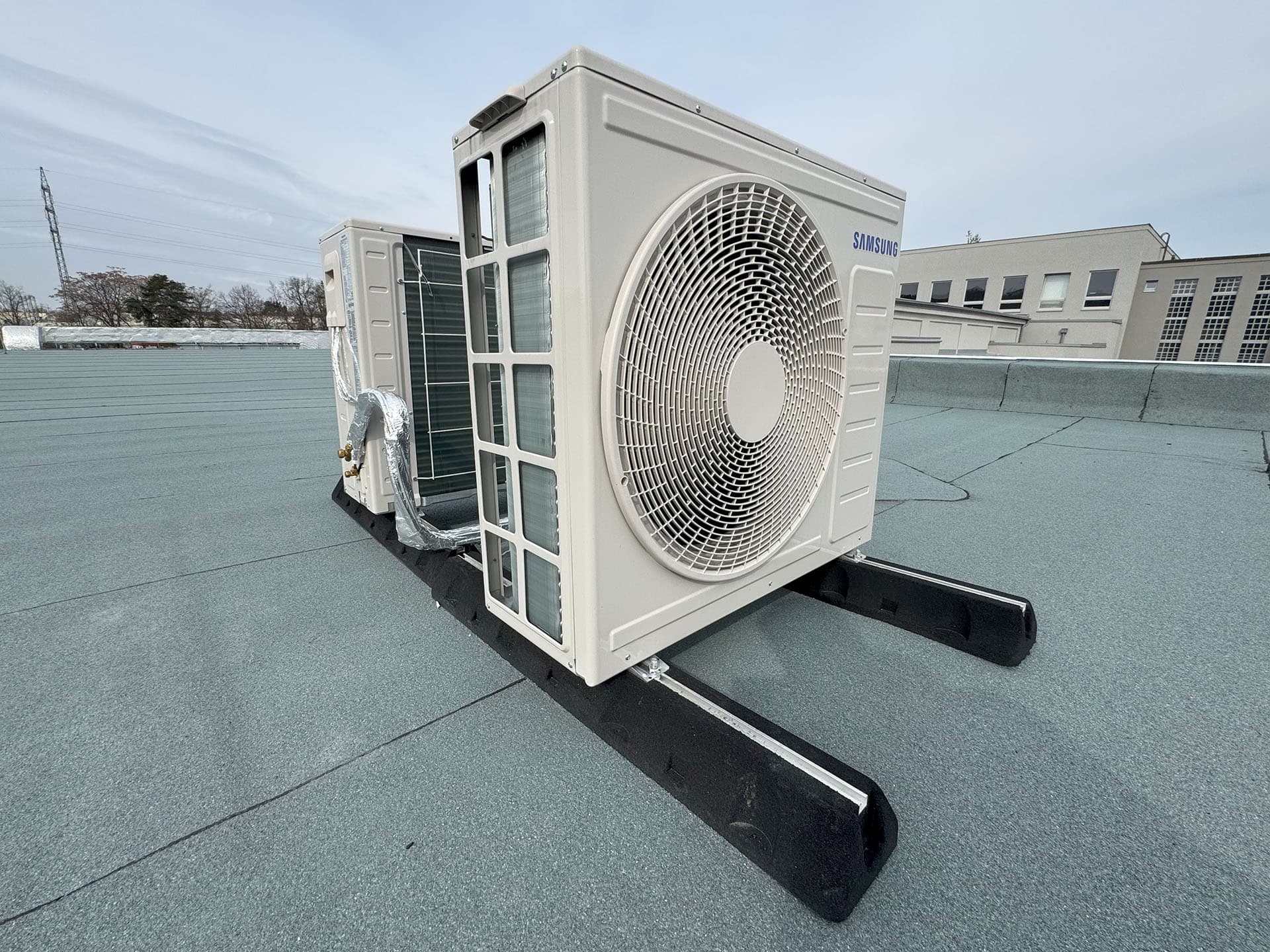

Celkový požadovaný chladicí výkon 14 kW jsme dosáhli pomocí dvou komerčních venkovních jednotek v konfiguraci 2× 7,1 kW. Každá z nich obsluhuje dvě vnitřní jednotky. Toto rozdělení navíc přináší výhodu částečné zálohy – v případě servisního zásahu zůstává systém částečně funkční.

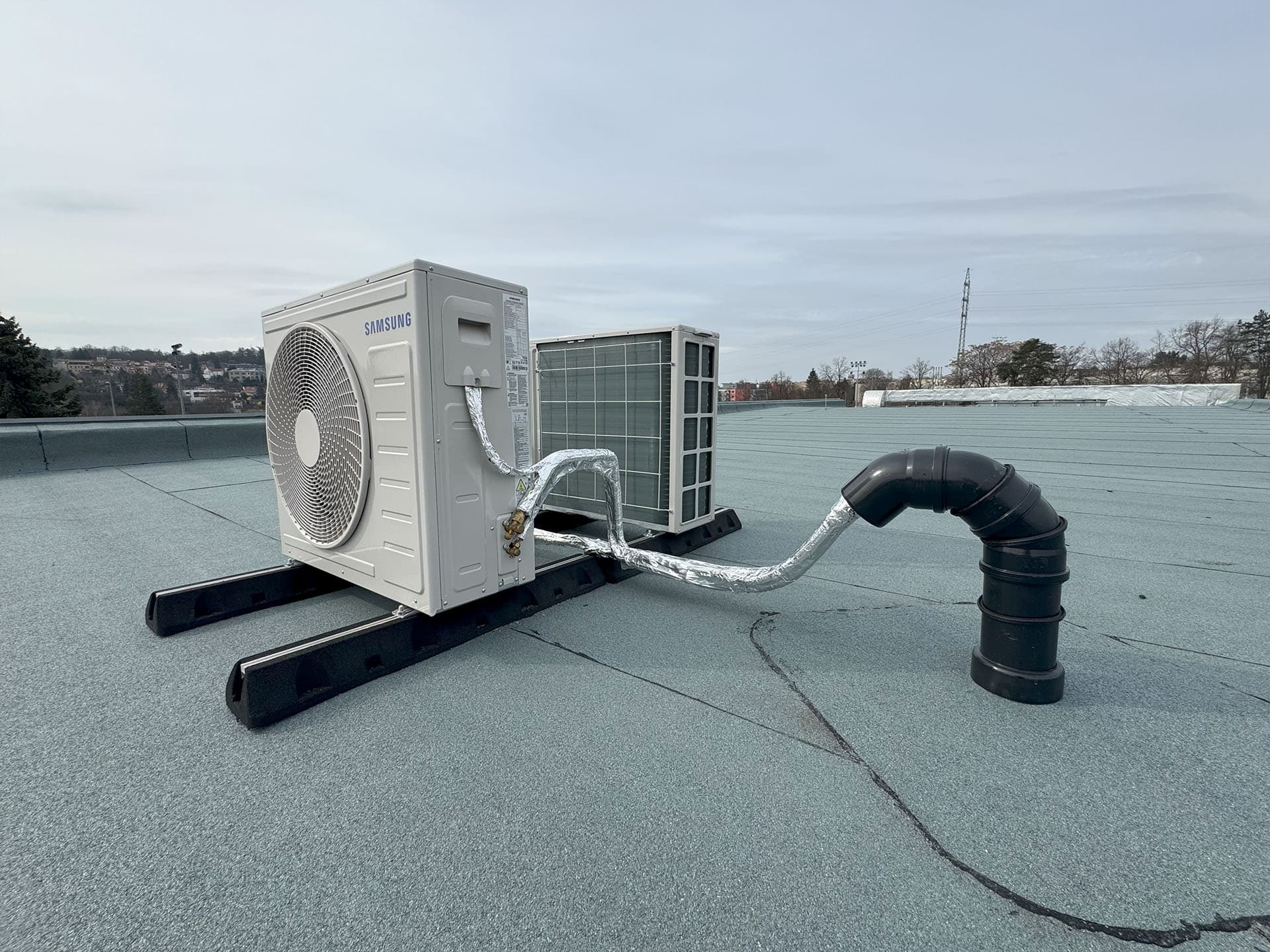

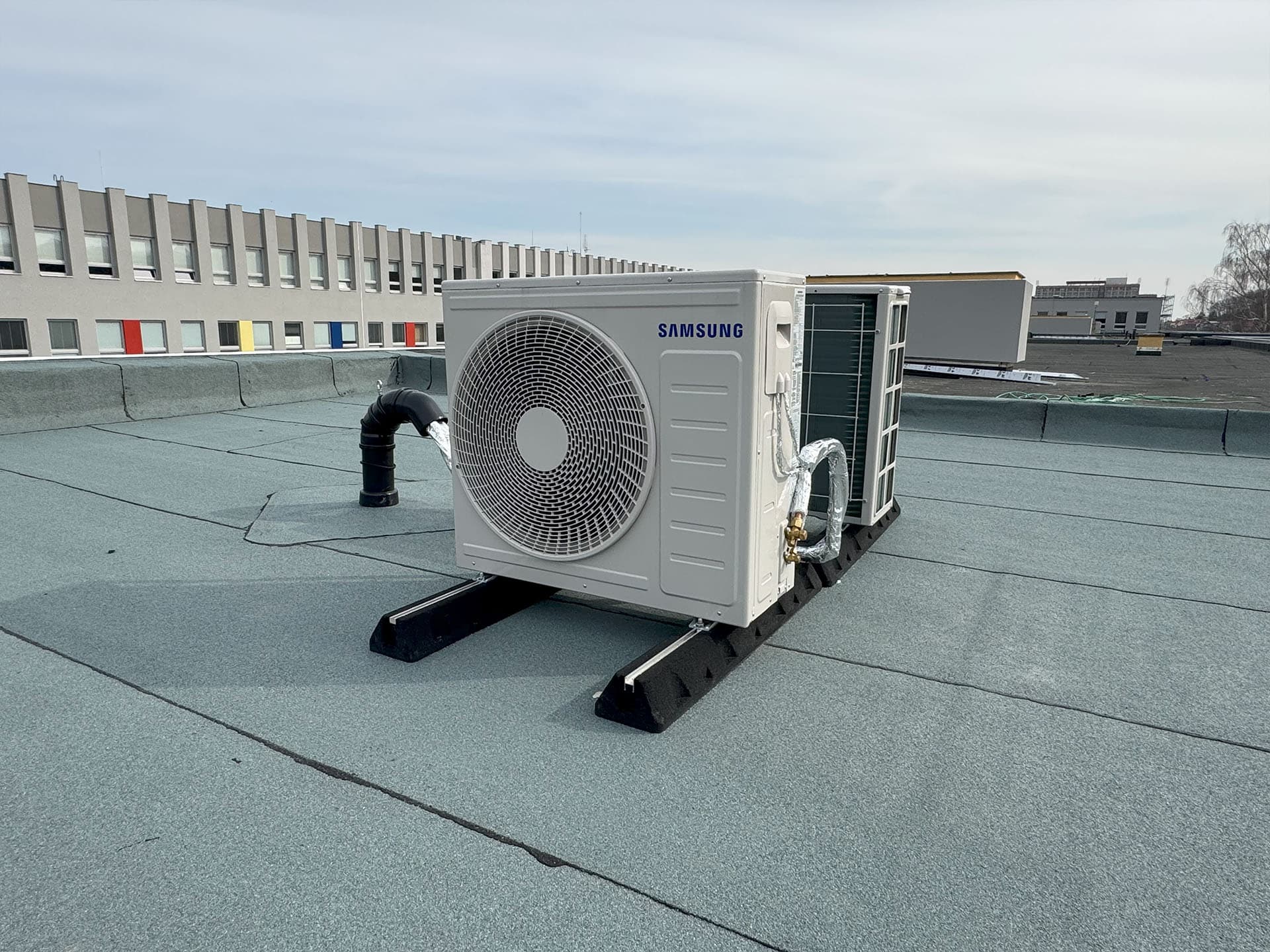

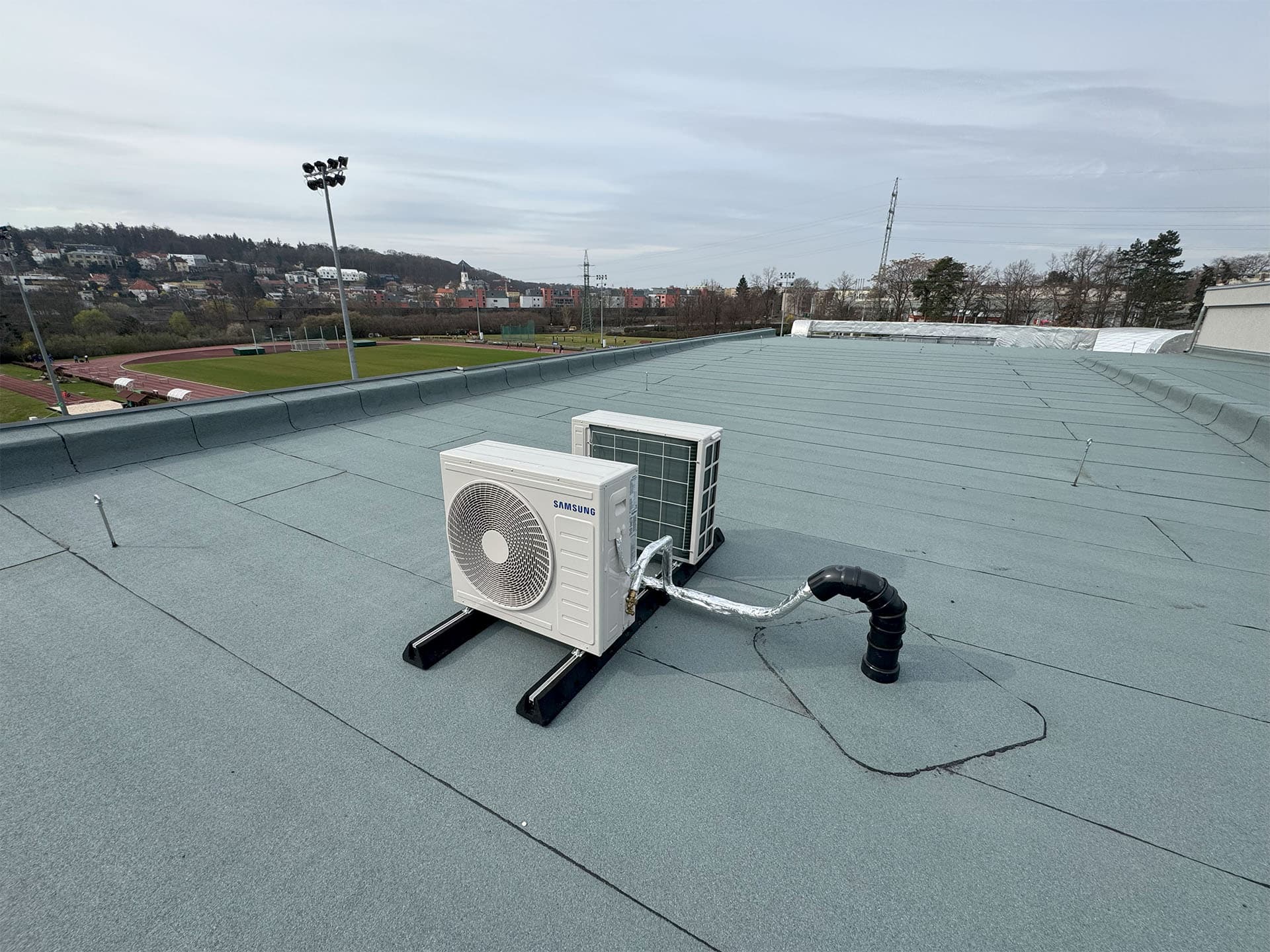

Trasy chladivového potrubí byly vedeny stropem do technického prostoru nad učebnou, odkud je zajištěno napojení na venkovní jednotky umístěné na střeše.

Celé řešení bylo navrženo s důrazem na vysoký výkon, tichý provoz a maximální spolehlivost i při vysoké vnitřní zátěži způsobené e-sportovým vybavením.
